油漆附著力是指油漆膜與被涂物表面之間或涂層之間相互結(jié)合的能力。附著力是油漆中一項(xiàng)重要的技術(shù)指標(biāo)，是漆膜具備一系列性能的前提。附著力好的漆膜經(jīng)久耐用，具備使用要求的性能；油漆附著力差的漆膜容易開(kāi)裂、脫落，無(wú)法使用。

油漆附著力標(biāo)準(zhǔn)一般就是看被膠帶粘起的數(shù)量和百格的百分比在面漆方面。

油漆附著力檢測(cè)方法有很多，但是常用的還是百格測(cè)試。

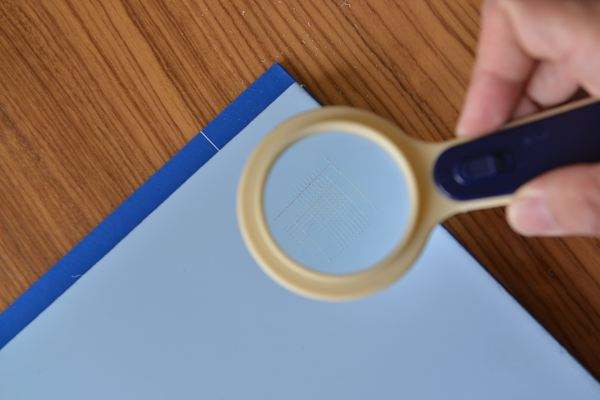

在油漆的面上把50*100mm大小的地方劃上15*15mm的格子，也就是用刀片在干透的漆膜上每隔1MM橫豎劃十刀 ，然后在上面貼上膠布，用500g左右指壓或者是其他工具壓緊，接著一手拿著膠帶的一端，按住與涂層表面的垂直方向迅速的將膠帶拉開(kāi)，看涂層的脫落情況，如果沒(méi)有脫落或者是發(fā)生在涂層區(qū)間是合格的，如果脫落剝離是在金屬和涂層之間就是不合格的。在工廠里一般是用劃格法測(cè)的，看會(huì)不會(huì)掉漆，會(huì)不會(huì)脫層？用指甲在邊緣能否摳得掉，這樣來(lái)測(cè)附著力的。

漆膜附著力測(cè)試標(biāo)準(zhǔn)

現(xiàn)行有效的漆膜附著力測(cè)定的**標(biāo)準(zhǔn)有3項(xiàng):

1. GB/ T 1720 - 79 （89）《漆膜附著力測(cè)定法》

此法系將樣板固定在一個(gè)前后可以移動(dòng)的平臺(tái)上在平臺(tái)移動(dòng)的同時(shí)用作圓圈運(yùn)動(dòng)的唱針劃透漆膜并能劃出重疊圓滾線的紋路從圓滾線的紋路中觀察漆膜破壞的位置以判斷附著力的級(jí)別。通常檢測(cè)儀器：電動(dòng)漆膜附著力試驗(yàn)儀

2. GB/ T 9286 - 1998《色漆和清漆　漆膜的劃格試驗(yàn)》

等效采用ISO 2409 - 1992《色漆和清漆　劃格試驗(yàn)》。該法是根據(jù)樣板底材及漆膜厚度用不同間距的劃格刀具對(duì)漆膜進(jìn)行格陣圖形切割使其恰好穿透至底材按漆膜從劃格區(qū)域底材上脫落的面積來(lái)判斷附著力的級(jí)別。通常檢測(cè)儀器：漆膜劃格器QFH  漆膜劃格器F107   英國(guó)PTE公司 劃格器X2001 X2002

3. GB/ T 5210 - 85《涂層附著力的測(cè)定　拉開(kāi)法》

參照采用**標(biāo)準(zhǔn)ISO 4624 - 1978《色漆和清漆　附著力的拉開(kāi)試驗(yàn)法》。該方法所測(cè)定的附著力是指在規(guī)定的速度下在試樣的膠結(jié)面上施加垂直、均勻的拉力以測(cè)定涂層間或涂層與底材間附著破壞時(shí)所需的力以MPa 表示。通常檢測(cè)儀器：PositestAT-M附著力測(cè)試儀    AT-A   Elcometer F106 機(jī)械式附著力儀  Elcometer F108液壓型附著力測(cè)量?jī)x

油漆附著力標(biāo)準(zhǔn)一般就是看被膠帶粘起的數(shù)量和百格的百分比在面漆或電鍍層方面。現(xiàn)在的判定標(biāo)準(zhǔn)一共是分為五個(gè)等級(jí)。

1.OB等級(jí)是ISO等級(jí)的5=ASTM等級(jí)，這個(gè)等級(jí)是油漆中漆膜差的等級(jí)，因?yàn)槿绻霈F(xiàn)這個(gè)它的脫落面積會(huì)大于65%。

2.1B等級(jí)是ISO等級(jí)的4=ASTM等級(jí)，從放歌測(cè)驗(yàn)法來(lái)看這種等級(jí)的脫落面積要小一點(diǎn)在35%-65%之間，漆膜的品質(zhì)也不太好。

3.2B等級(jí)是ISO等級(jí)的3=ASTM等級(jí)，這種標(biāo)準(zhǔn)代表著油漆會(huì)沿切口邊緣大面積或者部分的脫落，甚至有的格子部分被整片剝落，面積超過(guò)15%-35%。

4. 3B等級(jí)是ISO等級(jí)的2=ASTM等級(jí)，一般B前面的數(shù)字大脫落的面積越小，這種代表切口和相交處邊緣被剝落面積大于5%-15%。

5. 4B等級(jí)是ISO等級(jí)的1=ASTM等級(jí)，這種油漆的附著力算是比較好的了，只有切口的相交處有小片的油漆剝落，劃格區(qū)內(nèi)實(shí)際破損小于或等于5%。

6.后一個(gè)等級(jí)，也就是ISO等級(jí)的0=ASTM等級(jí),也叫5B，這是高等的附著力的水平，代表切口邊緣完全光滑，格子邊緣沒(méi)有一點(diǎn)的剝落。

油漆附著力不好的原因：

1、底材處理不到位，工件有油，直接噴涂油漆，出現(xiàn)下圖的脫落情況，一撕就掉：

2、底材前處理不到位，導(dǎo)致油漆大面積脫落，附著力差

3、沒(méi)有按照廠家油漆配比及烘烤時(shí)間來(lái)施工

每個(gè)油漆廠家的油漆品種、油漆樹(shù)脂固含、油漆工藝是不一樣的，所以油漆的配比與施工要根據(jù)廠家的要求與施工工藝來(lái)進(jìn)行施工噴涂。

固化劑加入過(guò)少：會(huì)導(dǎo)致漆膜長(zhǎng)時(shí)間不干，硬度不好，漆膜發(fā)軟，易刮傷等不良毛病。

4、油漆施工噴涂漆膜過(guò)厚導(dǎo)致附著力差

如何保證油漆良好的附著力呢？

1、先保證前處理干凈，無(wú)銹，無(wú)酸堿，無(wú)灰塵污物；

2、做好表面處理，鋼鐵類(lèi)做磷化電泳，塑料去表面應(yīng)力，可以適當(dāng)打磨；

3、選對(duì)合適的油漆很關(guān)鍵；

4、要合適的工藝和噴涂環(huán)境，溫濕度控制，噴涂膜厚等；

5、如果是烤漆，烘烤是重要的，溫度高低，時(shí)間長(zhǎng)短是非常影響附著力的。

北京歐氏體育地板      免費(fèi)咨詢熱線

400-6849-114
