體育館運動木地板場地施工工藝圖

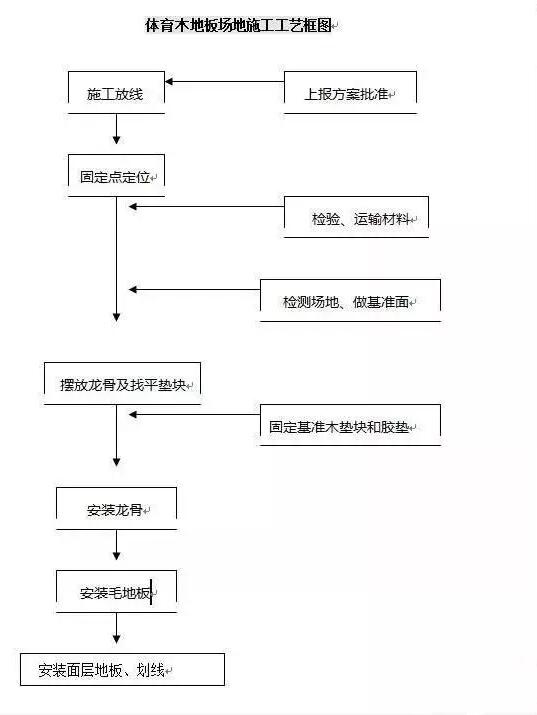

體育木地板場地施工工藝圖



1、施工條件



1) 木地板施工前土建工程必須完工并須清理干凈,地面施工質量必須達到建筑圖紙設計要求。



2) 室內水、電、汽通風等安裝工程結束,特別是水網管道必須經過打壓實驗,確認以達到設計要求,正常使用對木制地面不產生影響。



3) 室內裝飾頂棚、超聲、電聲、燈光等工程結束以免交叉施工時對木制地板施工造成影響。



4) 地面濕度或平衡含水率與外界基本一致。



5) 為需與其它工種交叉施工,應得到甲方允許統一安排。






2、施工準備



1) 施工工具及儀器:經緯儀、水平儀、木工**機床、手提電刨、手提高速切割鋸、拋光機、射釘槍、空氣壓縮機、手尺、3米直尺建筑木工常用工具。



2) 材料物資:施工前的各項所需物資,必須運至甲方指定地點,并按產品性能要求妥善存貯,存貯能量應滿足施工進度。



3) 施工條件的檢查:檢查是否具備施工條件,對不符合施工要求的事項要做記錄,甲方應責令有關部門限期解決,分清責任,特別是水、火、盜等。



4) 施工進度,現場管理等有關制度編制:



4.1)編制施工進度表:根據計劃編制施工進度表。報承包單位及監理小組審核備檔。



4.2)成立施工班組:分為木工組、油漆組、普工班。進行技術交底,確定班組責任。





5) 其它項:



加強技按防火等教育,特別是遵守現場其它各單位的制度。





3、畫龍骨及墊塊的位置線




按圖紙畫出主龍骨及墊塊的位置線,以場地中心起至四周每縱橫3米處的墊塊為基準點做特殊標記。






4、檢測場地



用水準儀在基準點上測水泥地面的高度誤差,同時做好記錄,在基準點的水泥地面上標出高度值。





5、安裝減震膠墊



在基準點處安裝10mm厚墊塊基準墊塊上面的標高誤差不超過-1mm,有誤差處用單板找平再用水準儀校對。





6、安裝其它木墊



用大于3米長度的鋁合金平尺(或拉水平線)。橫向和縱向跨于兩基準墊塊上,然后在鋁合金平尺下面,按畫線位置放入其它墊塊,同時找平,與基準墊塊同高,找平同上。

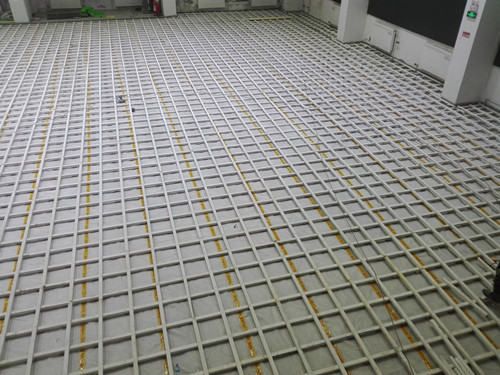

7、安裝龍骨


 體育館運動木地板場地施工工藝圖


4×5cm(可配選其他尺寸)松木龍骨按線放在膠墊上,用50#鋼釘(可選其他型號),將減震膠墊,找平墊塊和龍骨釘死。用3米直尺全場龍骨上沿操平誤差3米直尺-2mm。龍骨四面刷防火材料,(雙層龍骨成井字形擺開膠墊放在兩層龍骨中間,用50#鋼釘(可選其他型號)固定,龍骨間距為 400mm) 。




8、安裝毛地板



將多層實木毛地板互相錯開,鋪在主龍骨上用60mm圓釘斜向釘緊。

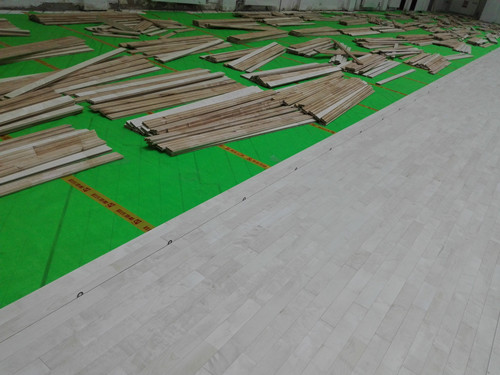

9、鋪防潮墊



 體育館運動木地板場地施工工藝圖



將防潮墊鋪在毛地板下不許打折。

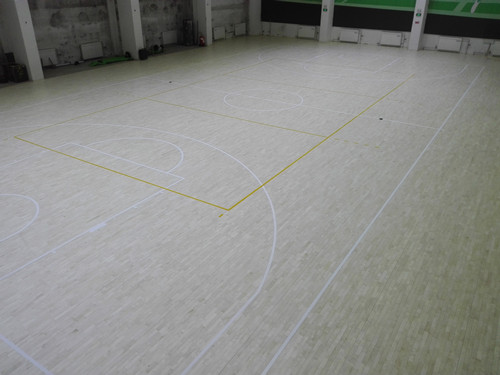

10、鋪面層地板


 體育館運動木地板場地施工工藝圖


將面層地板用專用地板釘成45度斜釘,釘在毛地板上,要求縱向成直線,接頭要互相錯開。


體育館運動木地板場地施工工藝圖
